Escalas De Desenho Tecnico

Dentro do universo do desenho técnico, entender as escalas de desenho técnico é tão essencial quanto saber ler um projeto antes de colocá-lo na prática, pois elas garantem que cada linha, detalhe e medida representem a realidade de forma precisa e funcional.

O que são e para que servem as escalas de desenho técnico

As escalas de desenho técnico são relações entre as dimensões que aparecem no papel e as dimensões reais da obra, permitindo que engenheiros, arquitetos e técnicos representem grandes estruturas ou pequenos componentes em folhas padronizadas de forma compreensível.

Essa relação de proporção aparece em cada escala de desenho técnico como uma fração ou um número, indicando quanto o objeto foi reduzido ou ampliado em relação ao tamanho original, sendo um dos pilares para a comunicação clara entre profissionais de diversas áreas.

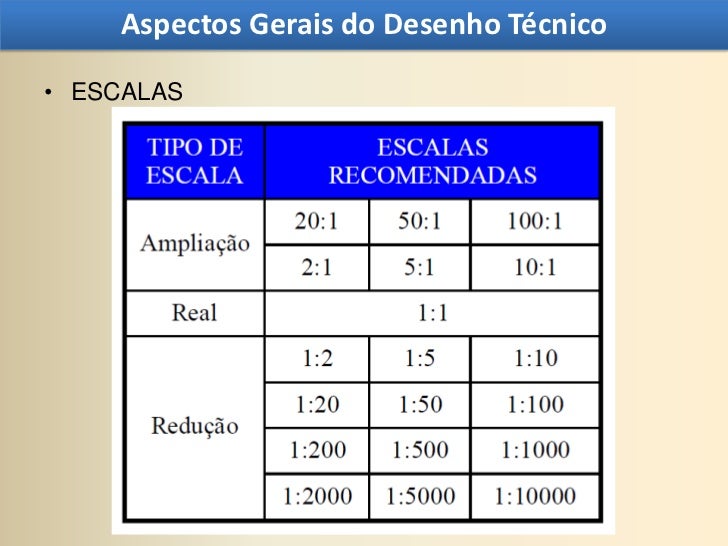

Tipos de escalas mais comuns no mercado

No dia a dia de projetos de engenharia e arquitetura, encontramos diferentes famílias de escala de desenho técnico, cada uma adequada a um tipo de representação, desde plantas arquitetônicas até detalhes de engrenagens minuciosas.

• Escalas reduzidas: são aquelas em que o desenho é menor que o objeto real, como 1:50, 1:100 ou 1:200, ideais para representar grandes superfícies como terrenos, prédios e mapas.
• Escalas ampliadas: aqui o desenho é maior que o real, por exemplo 10:1 ou 20:1, sendo muito usada para mostrar detalhes de peças mecânicas, componentes eletrônicos ou entalhes.
• Escalas vitais ou dimensionais: representam a relação 1:1, ou seja, vida real, sendo raras em projetos de arquitetura, mas fundamentais em maquetagem, protótipos e peças que demandam máxima fidelidade.

Como escolher a escala certa para cada projeto

A escolha da escala de desenho técnico depende diretamente da complexidade, do tamanho e da finalidade do projeto, pois uma seleção inadequada pode levar a mal-entendidos, desperdício de recursos ou até falhas estruturais.

Na arquitetura, por exemplo, é comum usar escalas de desenho técnico como 1:50 para plantas de cômodos, 1:100 para fachadas e 1:200 para localizações em terrenos maiores, enquanto no campo da engenharia mecânica pode-se recorrer a 1:5 para detalhes de encaixes ou 1:1 quando for necessário máxima precisão.

Fatores que influenciam na seleção

Além do tamanho físico e da finalidade, outros critérios ajudam a definir a melhor escala de desenho técnico, como a necessidade de mostrar ou esconder detalhes, a facilidade de leitura e as normas de cada setor.

• Complexidade da peça ou estrutura
• Tamanho da folha disponível para o projeto
• Público-alvo e tipo de apresentação
• Requisitos de normas técnicas e regulamentações

Erros frequentes ao trabalhar com escalas de desenho

Equívocos ao interpretar ou aplicar escalas de desenho técnico são mais comuns do que se imagina, especialmente entre iniciantes, e podem comprometer a integridade do projeto desde a fase de estudo até a execução final.

Um dos maiores problemas é a confusão entre escalas reduzidas e ampliadas, o que pode fazer com que uma peça pequena seja representada como se fosse gigante, ou que um ambiente inteiro fique minúsculo no papel, gerando confusão na equipe de construção ou fabricação.

Como evitar problemas comuns

Manter a clareza ao usar escala de desenho técnico exige atenção redobrada na hora de cotar, rotular e dimensionar, além de conferir sempre se a proporção escolhida está alinhada com as normas da área e com as necessidades de comunicação da equipe.

• Sempre anotar a escala em locais visíveis no cabeçalho do desenho
• Utilizar ferramentas e softwares que permitam ajustes precisos de proporção
• Revisar os desenhos com outros profissionais antes da aplicação prática

A importância de dominar as escalas de desenho técnico no mercado de trabalho

Conhecer profundamente as escalas de desenho técnico aumenta drasticamente a precisão em projetos de engenharia, construção civil, design de produto e até mesmo em áreas como moda e planejamento urbano, pois garante que a intenção do projetista seja fielmente reproduzida na realidade.

Profissionais que dominam esse conhecimento são valorizados pelo mercado, pois conseguem evitar retrabalho, garantem conformidade com as normas e facilitam a aprovação de projetos em diversas áreas, tornando-se referência em qualidade e confiabilidade dentro de suas equipes.

Conclusão

Dominar o uso e a aplicação das escalas de desenho técnico é um diferencial essencial para quem busca profissionalismo, segurança e eficiência em projetos de engenharia, arquitetura e design, pois elas são a ponte indispensável entre o papel e a vida real, garantindo que cada detalhe esteja no lugar certo.
